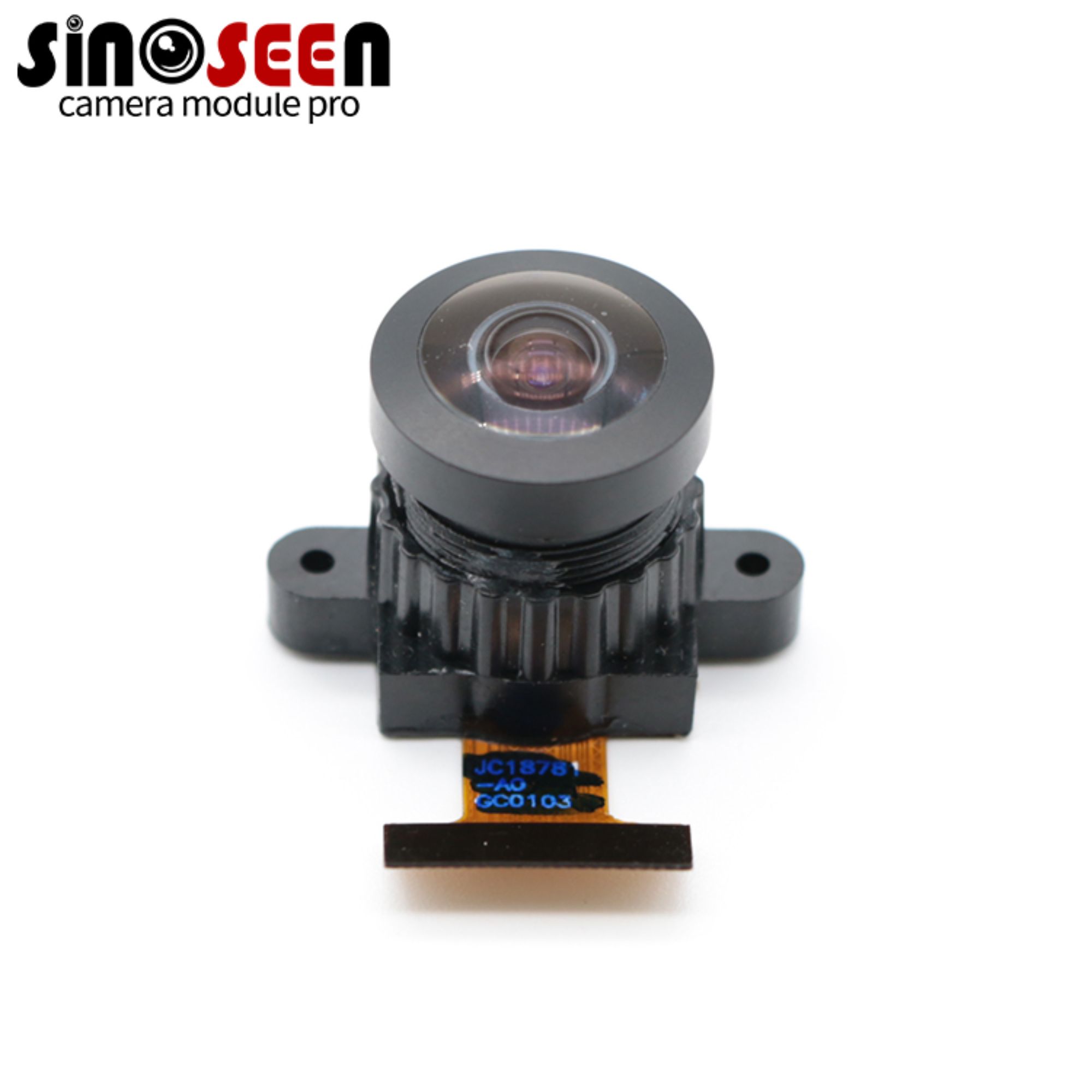

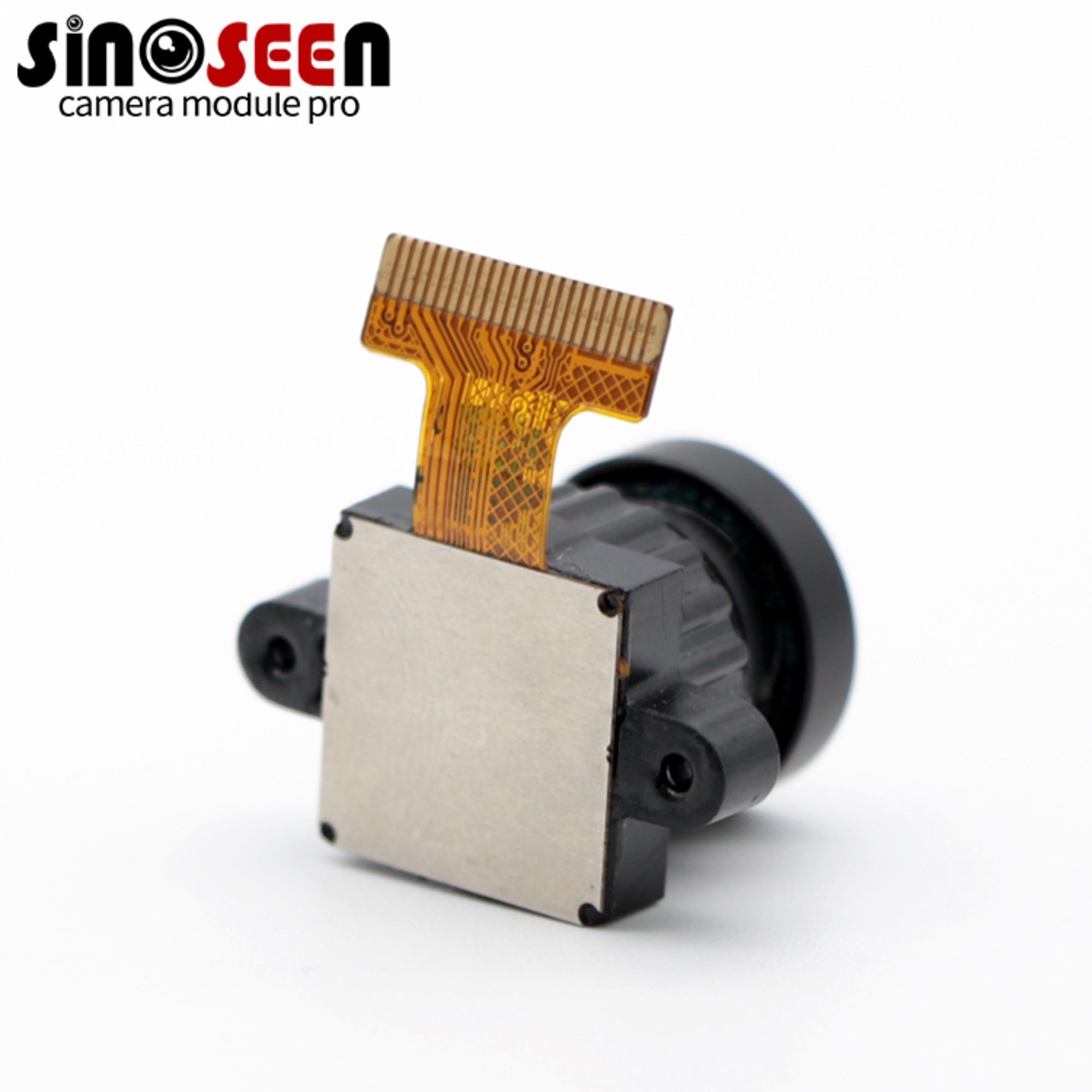

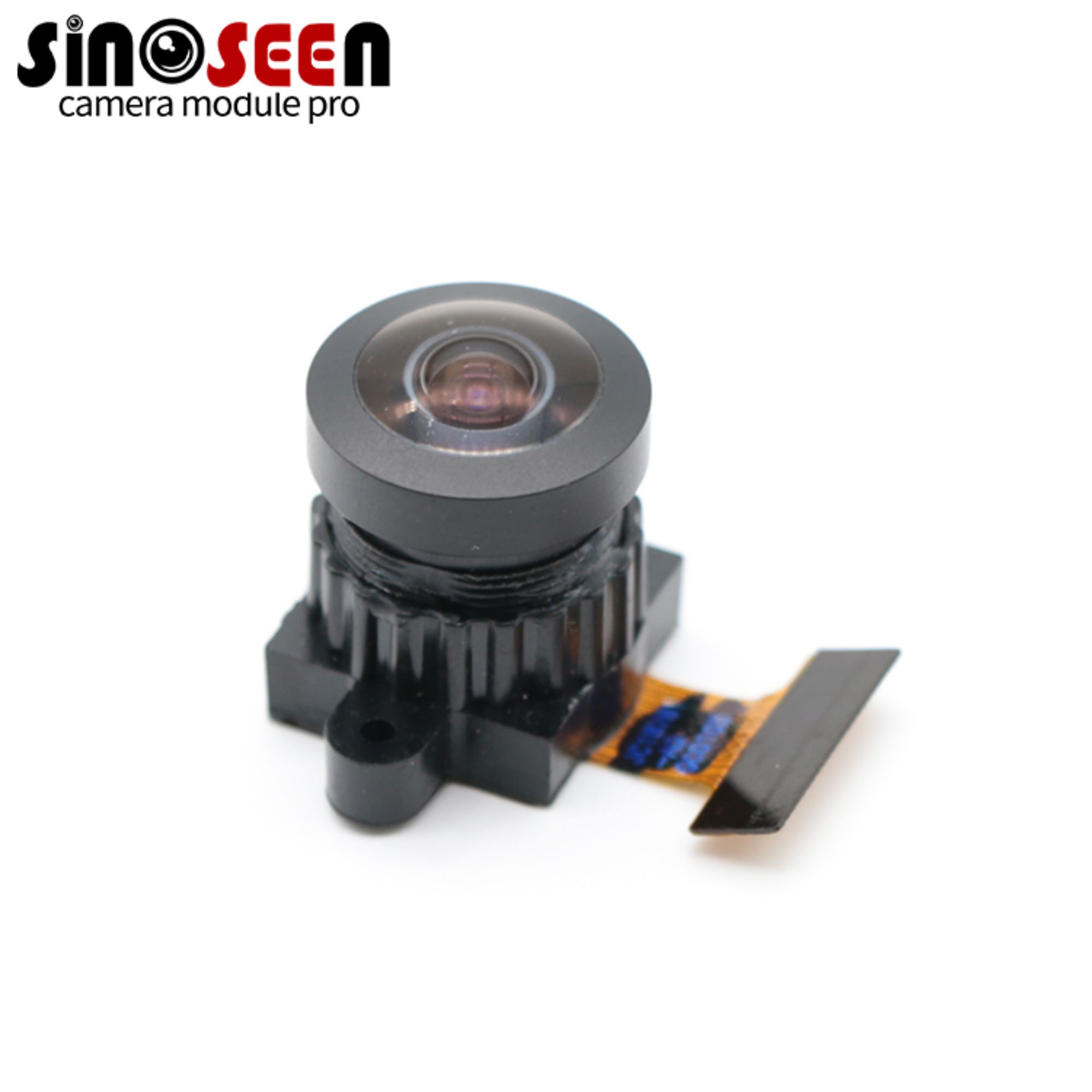

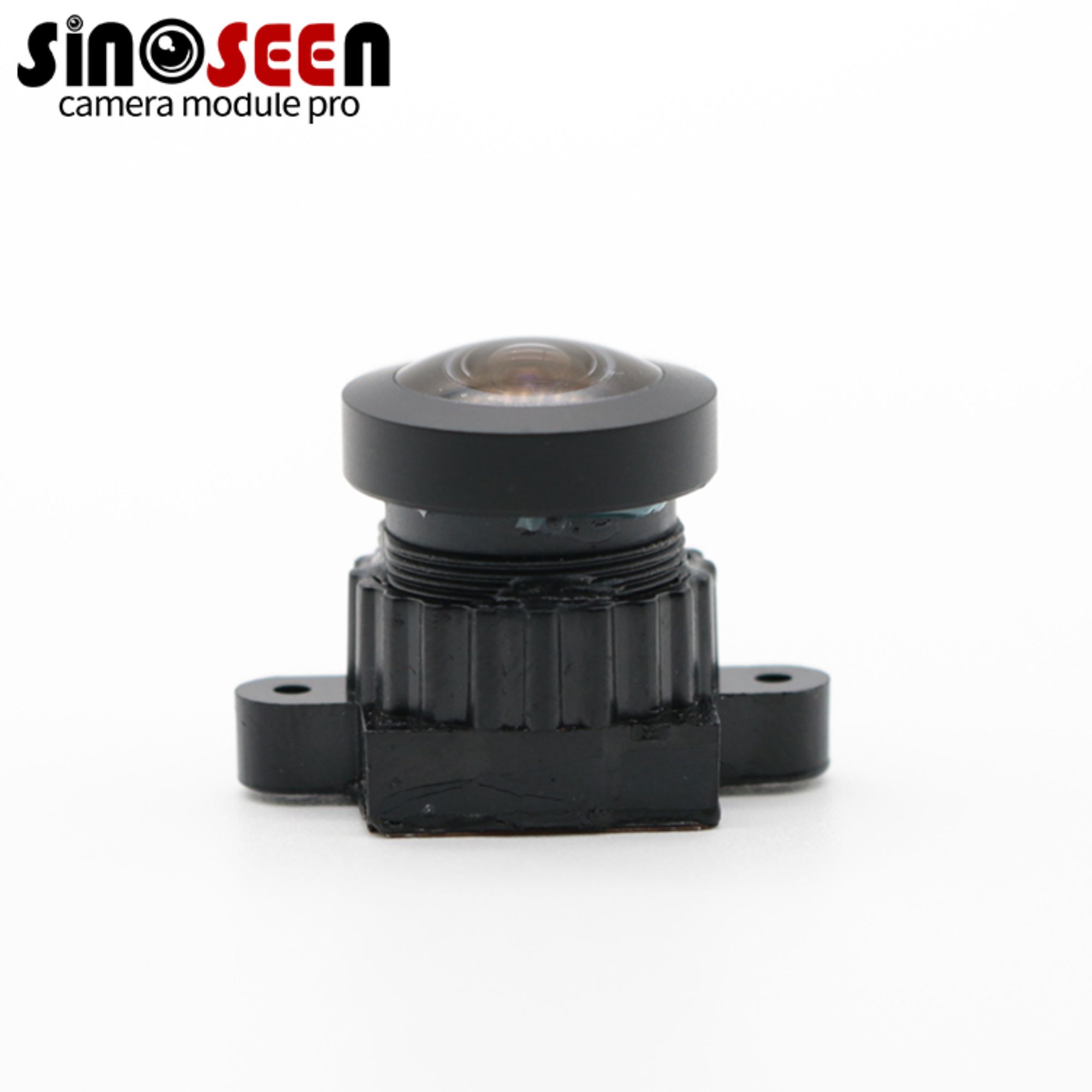

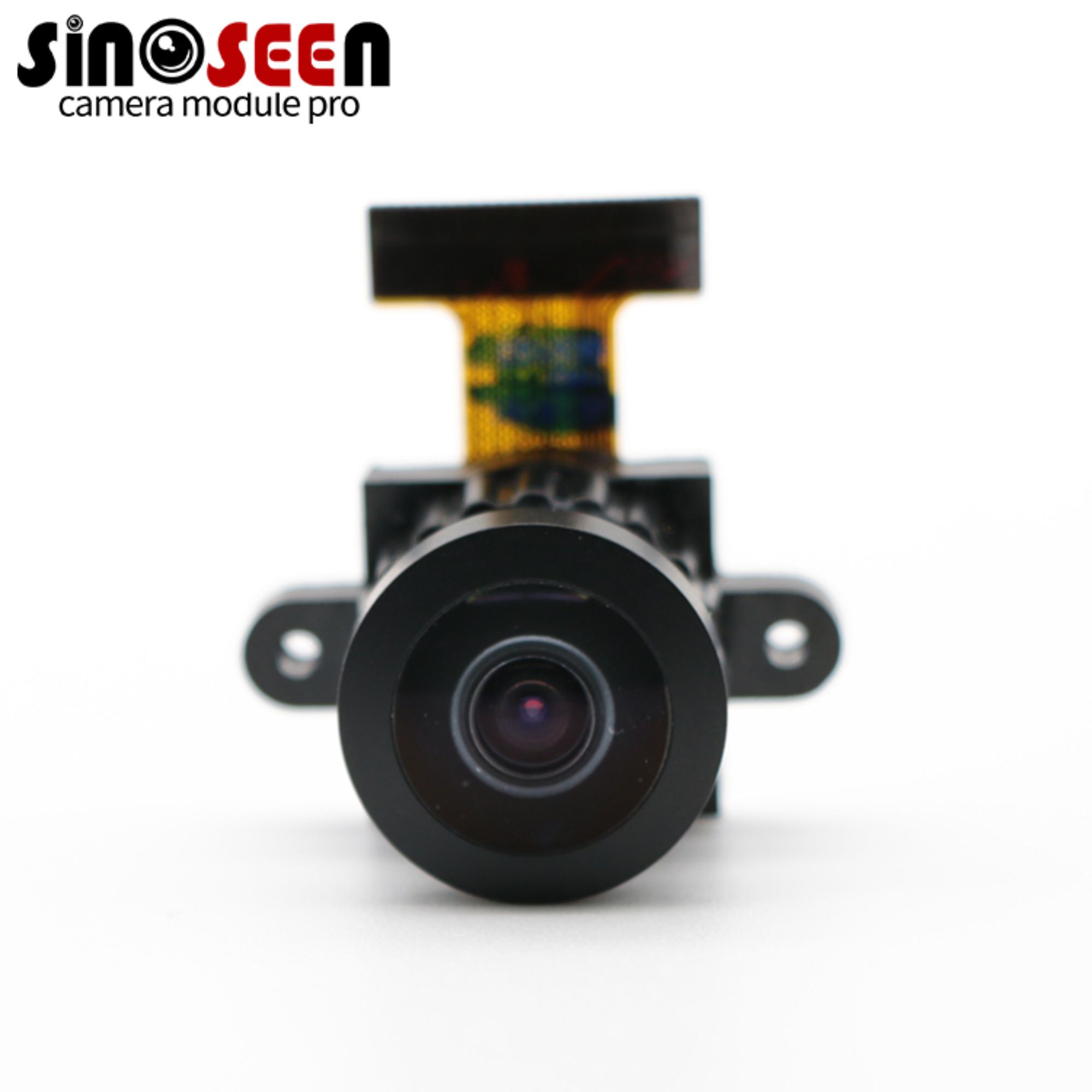

सैमसंग S5K4ECGX DVP फ्लेक्सिबल कैमरा मॉड्यूल कम पावर वेयरेबल हेल्थ टेक के लिए
उत्पाद विवरण:
मूल स्थान: | शेन्झेन, चीन |
ब्रांड नाम: | सिनोसीन |
सर्टिफिकेशन: | RoHS |
मॉडल नंबर: | SNS-5MP-4EC-D1 |
भुगतान और शिपिंग शर्तें:
न्यूनतम ऑर्डर मात्रा: | 3 |
मूल्य: | व्यापारिक |
पैकिंग विवरण: | ट्रे+एंटी-स्टैटिक बैग कार्टन बॉक्स में |
डिलीवरी समय: | 2-3 सप्ताह |
भुगतान शर्तें: | T/T |
सप्लाई क्षमता: | 500000 पीस/महीना |
- पैरामीटर
- संबंधित उत्पाद
- जानकारी अनुरोध
- विस्तृत जानकारी
प्रकार: | FPC कैमरा मॉड्यूल | सेंसर: | 1/4" सैमसंग S5K4ECGX |
प्रसारण: | 5MP 2592(H) X 1944(V) | आयाम: | अनुकूलन योग्य |
लेंस FOV: | 90°(वैकल्पिक) | फोकस प्रकार: | निश्चित फोकस |
इंटरफ़ेस: | DVP | विशेषता: | कम शक्ति |
प्रमुख बातें: | 5MP DVP FPC कैमरा मॉड्यूल S5K4ECGX FPC कैमरा मॉड्यूल 5MP DVP इन्फ्रारेड (IR) कैमरा मॉड्यूल | ||
उत्पाद विवरण
यह सैमसंग के S5K4ECGX सेंसर वाला 5MP DVP कैमरा मॉड्यूल है। S5K4ECGX एक अत्यधिक एकीकृत 5Mp कैमरा चिप है, जिसमें CMOS इमेज सेंसर और 8-बिट ITU-R.656/601 समानांतर और MIPI CSI2 संगत श्रृंखला इंटरफ़ेस शामिल है। इसे सैमसंग की 0.09um CMOS इमेज सेंसर प्रोसेस का उपयोग करके बनाया गया है, जो उच्च-कुशलता और कम-ऊर्जा इमेज सेंसर्स के लिए डिज़ाइन किया गया है। CMOS इमेज सेंसर में 2608x1960 सक्रिय पिक्सल सेंसर (APS) ऐरे होता है, जो 1/4 इंच ऑप्टिकल फॉर्मैट में होता है। इस उपकरण में एक चिप पर 10-बिट ADC ऐरे और संबद्ध दोहरी सैंपलिंग (CDS) शामिल है, जो बहुत हद तक कम करने के लिए डिज़ाइन किया गया है स्थिर पैटर्न शोर (FPN).
इमेज सिग्नल प्रोसेसर विभिन्न चित्र प्रोसेसिंग कार्यों को निष्पादित करता है, जैसे रंग पुनर्स्थापन और सहीकरण, झूठे रंग को दबाना, लेंस छाया सहीकरण, शोर को हटाना, किनारों को मजबूत करना, प्रोग्रामेबल गैमा सहीकरण, चित्र डाउनस्केलिंग, स्वचालित खराबी सहीकरण, स्वचालित अंधेरा स्तर पूर्ति, स्वचालित फ़्लिकर सहीकरण (50/60Hz), स्वचालित प्रकाशन (AE), स्वचालित व्हाइट बैलेंस (AWB) और स्वचालित फोकस (AF)। ये कार्य एम्बेडेड RISC प्रोसेसर पर फर्मवेयर द्वारा स्वचालित रूप से किए जाते हैं। होस्ट कंट्रोलर इस डिवाइस को एक सामान्य I2C बस के माध्यम से एक्सेस और नियंत्रित कर सकता है।
विनिर्देश
मॉड्यूल क्रमांक | SNS-5MP-4EC-D1 |
पिक्सल आकार | 1/4μm |
कार्यक्षम पिक्सल | 2592×1944 |
वीडियो आउटपुट | Raw Bayer10बिट/8बिट |
एक्टिव ऐरे साइज़ वीडियो रेट | 15fps@full resolution;120fps@QVGA |
चित्र सेंसर | चौथाई इंच |
सेंसर प्रकार | Samsung S5K4ECGX |
लेंस दृश्य | FOV90°(वैकल्पिक),F/N(वैकल्पिक) |
टीवी विकृति | < 1% |
एईसी | समर्थन |
AEB | समर्थन |
AGC | समर्थन |
संचालन वोल्टेज | AVDD:3.0~3.6V DOVDD:1.7~3.6V DVDD:1.7~1.9V |
परिचालन तापमान | -30～70℃ |
भंडारण तापमान | 0～50℃ |
आयाम | अनुकूलन योग्य |
शेनज़ेन सिनोसीन टेक्नोलॉजी को., लिमिटेड
चीन के शीर्ष 10 कैमरा मॉड्यूल निर्माता
यदि आपको सही कैमरा मॉड्यूल समाधान खोजने में परेशानी हो रही है, तो कृपया हमसे संपर्क करें, हम आपकी जरूरतों के अनुसार विभिन्न USB/MIPI/DVP इंटरफ़ेस के कैमरा मॉड्यूल बनाएँगे और आपको सबसे उपयुक्त समाधान प्रदान करने के लिए एक समर्पित टीम है।
कैमरा मॉड्यूल कस्टमाइज़ेशन सुझाव
वास्तविक अनुप्रयोग परिदृश्यों और कार्यात्मक लक्ष्यों के अनुसार, कैमरा मॉड्यूल को उत्पाद संरचना आकार, छवि क्लियरनेस, फ्रेम रेट, लेंस कोण, प्रकाश दृश्य और अन्य कारकों को ध्यान में रखकर उपयुक्त सेंसर, लेंस और समाधान का चयन करना पड़ता है। कस्टमाइज़ेशन की आवश्यकता होती है। ये उत्पाद ग्राहकों के परीक्षण DEMO के लिए ही उपयोग किए जाते हैं, कृपया हमारे ग्राहक सेवा से संपर्क करें आपको यह बताने के लिए कि आप किस उत्पाद पर कैमरा मॉड्यूल का उपयोग करना चाहते हैं? किस कार्य को लागू किया जाता है? क्या कोई विशेष आवश्यकताएं हैं? लागत लक्ष्यों और अन्य व्यापक कारकों के अनुसार, हम आपको सही सेंसर + लेंस समाधान चुनने में मदद करते हैं, और फिर संरचनात्मक आवश्यकताओं के अनुसार उत्पाद पीसीबी या एफपीसी डिजाइन करते हैं।
उदाहरण : ग्राहक एक व्यक्ति पहचान और तुलना मशीन बनाने वाला है। यदि इसे अच्छी तरह से रोशन आंतरिक पर्यावरण में उपयोग किया जाता है, तो हम ग्राहकों को सामान्य लेंस और सेंसर का उपयोग करने की सलाह देते हैं। यदि प्रकाश या पीछे से प्रकाश अच्छा नहीं है, तो हम ग्राहकों को WDR वाइड डायनामिक सेंसर का उपयोग करने की सलाह देते हैं। यदि ग्राहक सुरक्षा के लिए उच्च मानदंडों का पालन करते हैं, तो हम ग्राहकों को WDR और ब्लैक एंड व्हाइट इन्फ्रारेड बायनोकुलर पहचान कैमरा मॉड्यूल का उपयोग करने की सलाह देते हैं। सेंसर और लेंस योजना को तय करते समय, ग्राहक को वास्तविक पर्यावरण के अनुसार रंग, व्हाइट बैलेंस और सैचुरेशन पैरामीटर को समायोजित करना चाहिए ताकि लक्ष्य प्रभाव प्राप्त हो सके।
