ov9732 mipi csi2 joustava fpc stereo 3D kaksoikamera 650nm 850nm suodattimet
Tuotteen tiedot:
Alkuoikeus: |
Shenzhen, Kiina |
Merkkinimi: |
Sinoseen |
Todistus: |
RoHS |
Mallin numero: |
xls-11310-v1.0 |
Maksu- ja toimitusehdot:
Pienin tilausmäärä: |
3 |
Hinta: |
neuvottelukykyinen |
Packkaus tiedot: |
Lauta + Elektroniikkakorjaus tasku kartonkipakassa |
Toimitusaika: |
2-3viikkoa |
Maksuehdot: |
T\/T |
Toimituskyky: |
500000 kappaletta\/kuukausi |
- Parametri
- Liittyvät tuotteet
- Kysely
- Tarkemmat tiedot
Tyyppi: |
kaksoisilmä Kameramoduuli |
Sensori: |
- Kaikki näkevät ov9732 |
Resoluutio: |
2x1mp 1280x720x2 |
Mitat: |
Mukaannettavissa |
Linssin kenttä (FOV): |
60° (valinnainen) |
Kohdistustyypit: |
Kiinteä kohtaus |
Liittymä: |
MIPI |
Ominaisuus: |
kaksoisilmä |
Korkean valon korostus: |
650 nm:n mipi kaksoikameramuoduli 650 nm kaksoikameramuoduli 650 nm:n mikroskooppikameramuoto |
Tuotekuvaus

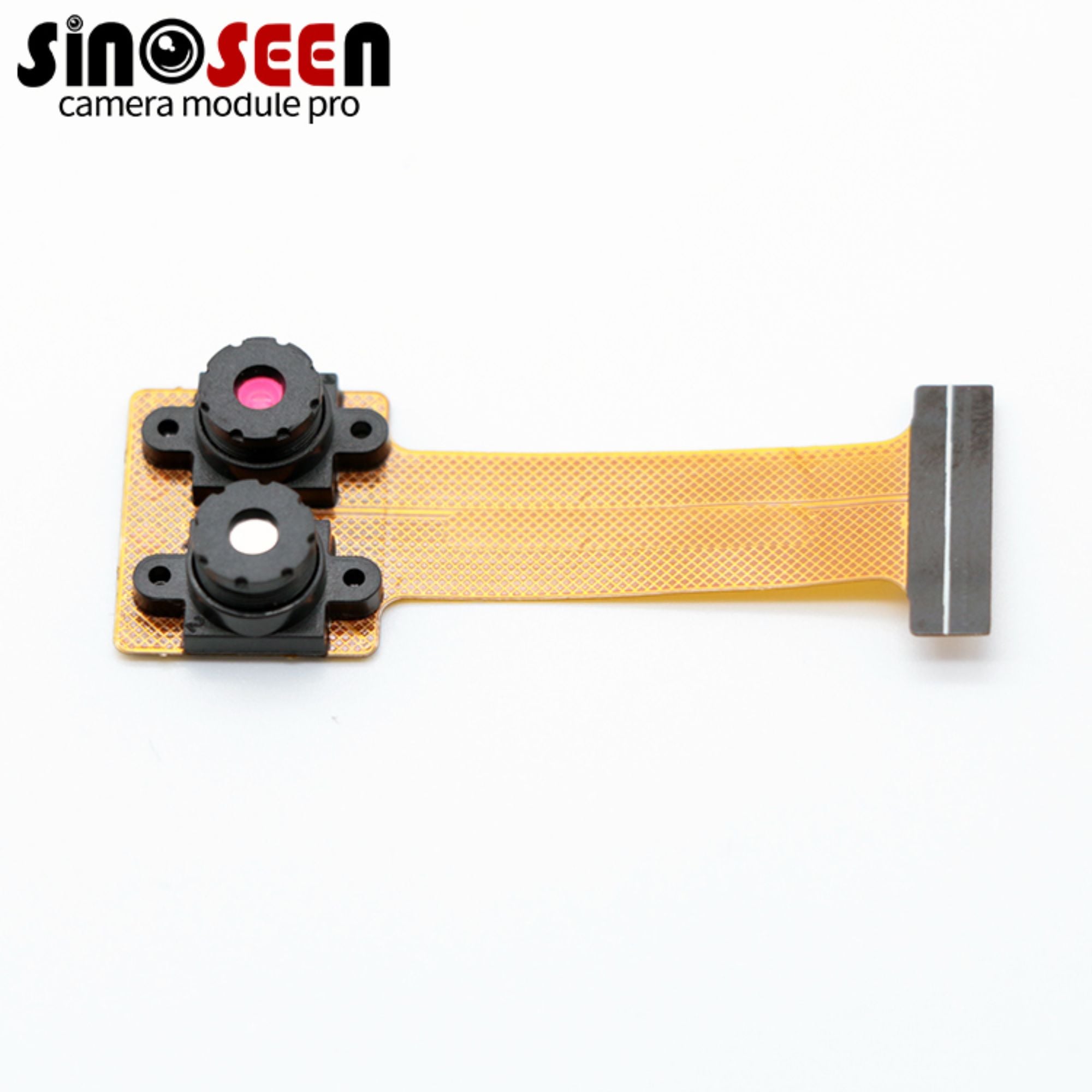

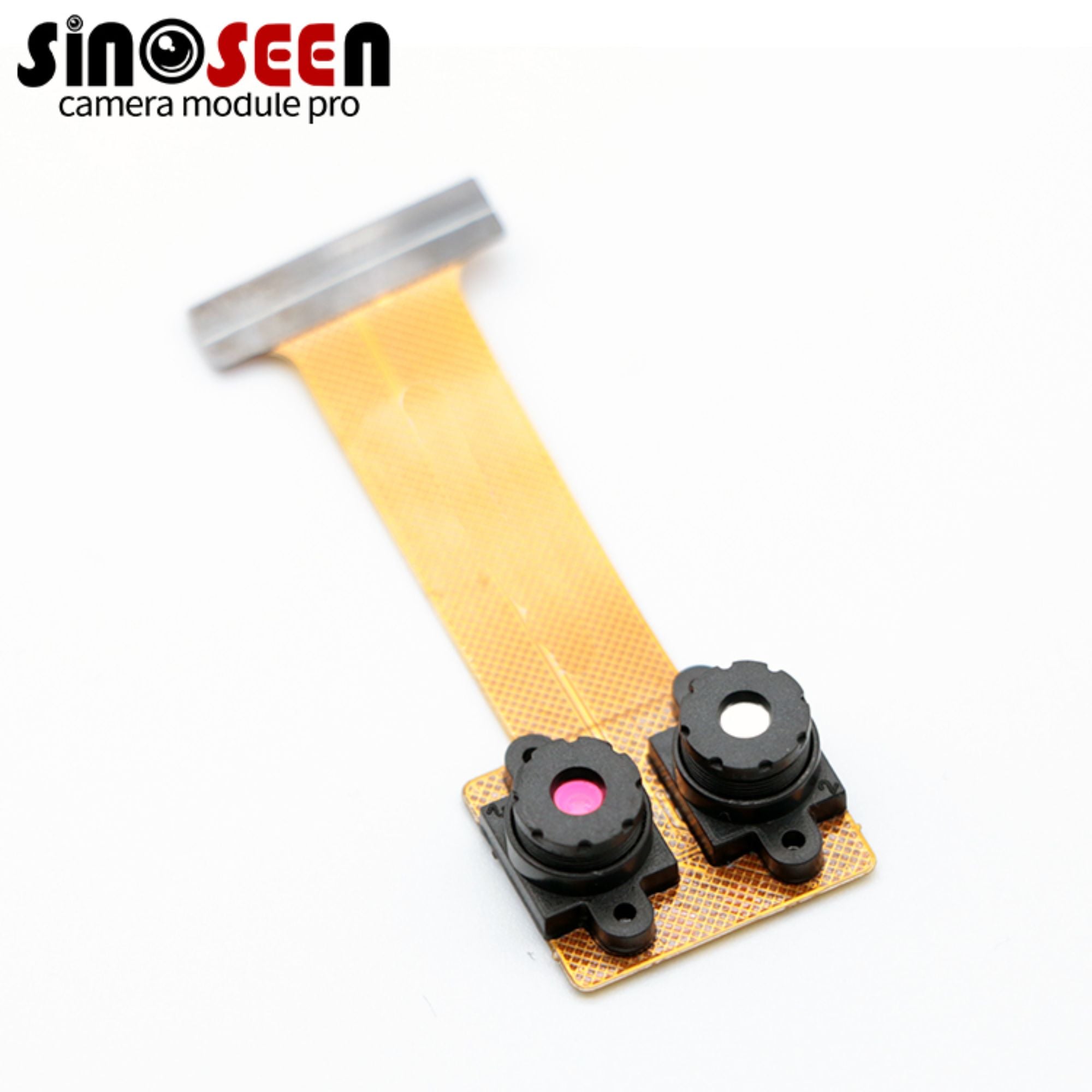

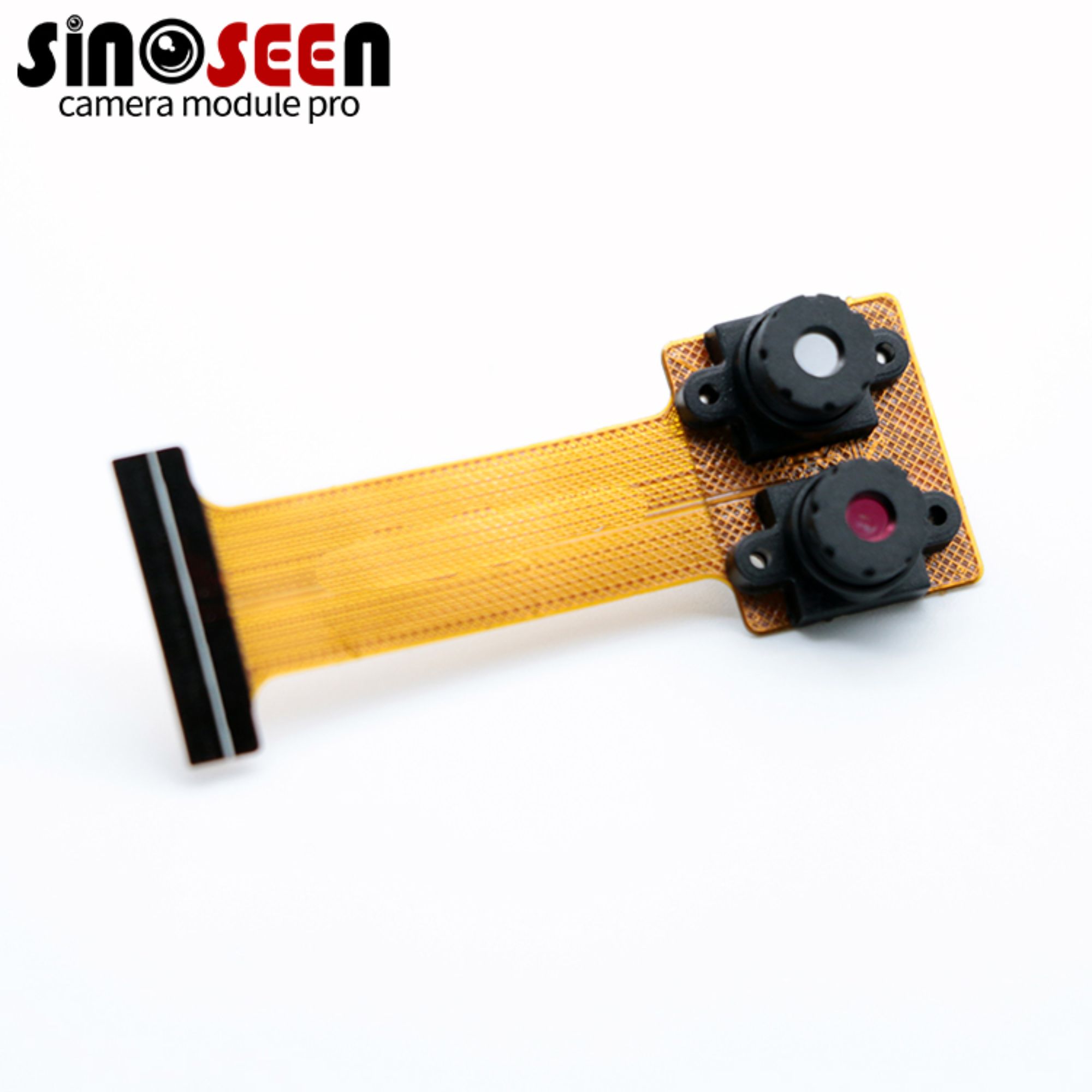

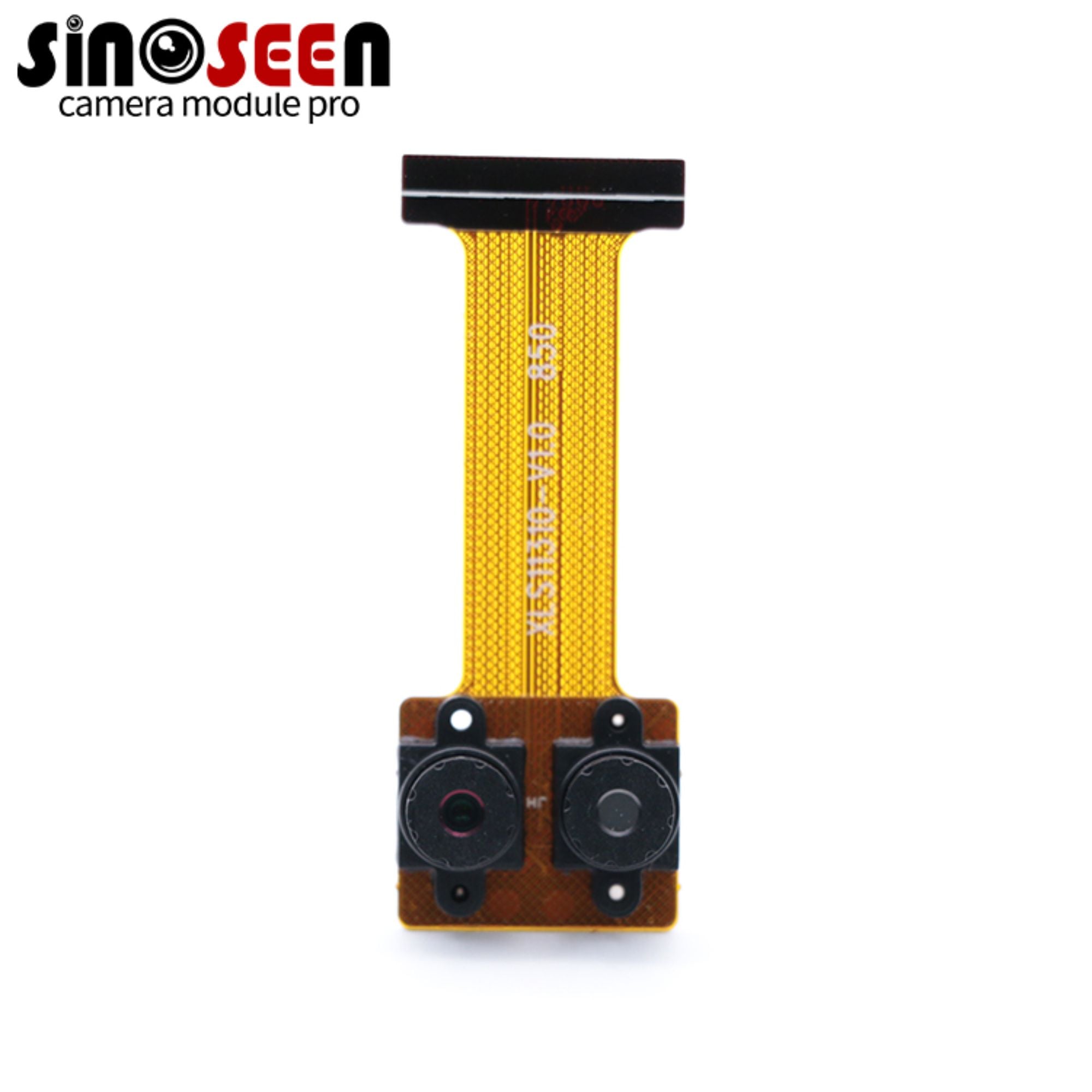

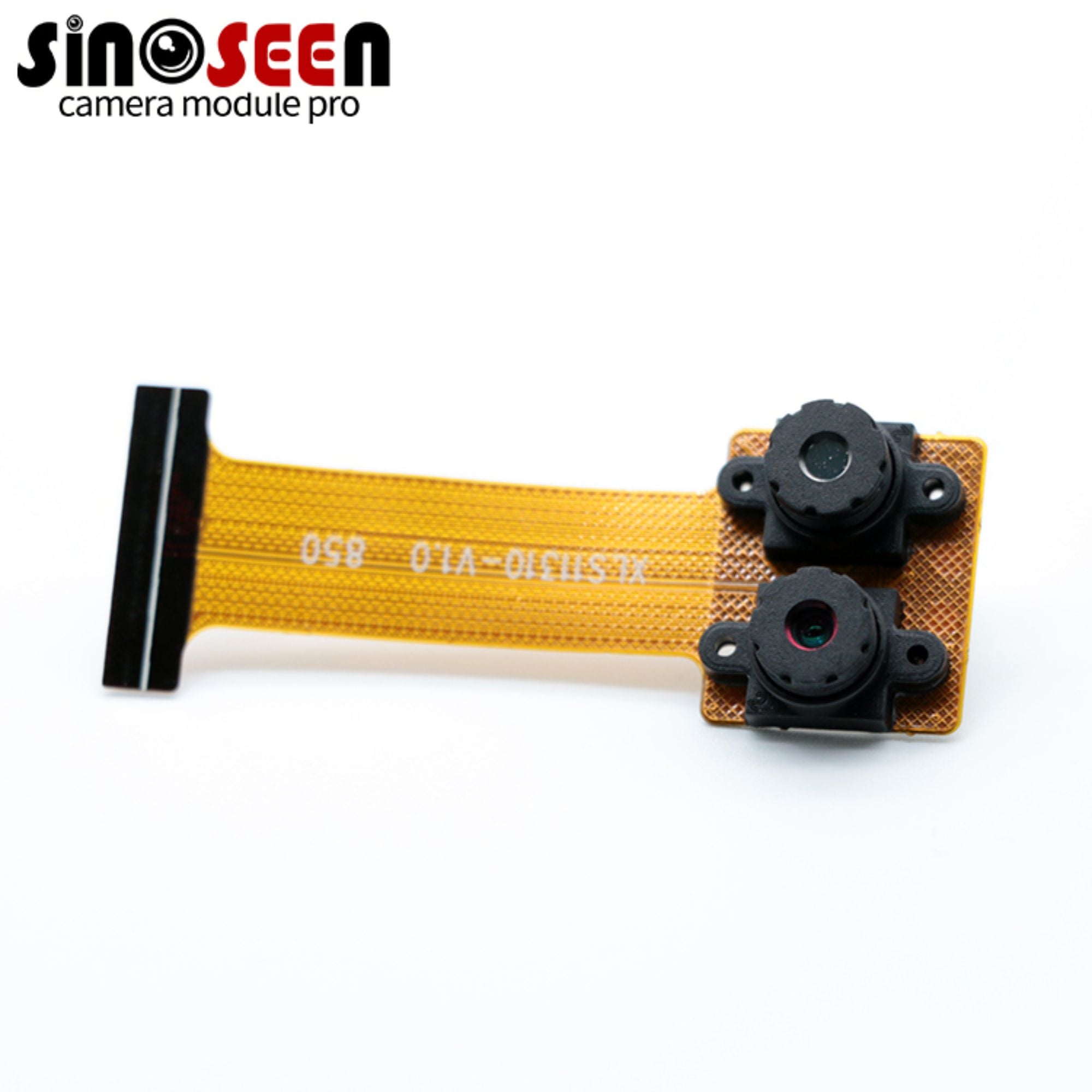

Uudelleen kehitetty MIPI-binokulaarikameramoduuli hyödyntää OV9732-sirua. Moduulissa on kaksi linssiä, joissa on erilaiset suodattimet, 650nm ja 850nm, jotka voidaan valita tarpeidesi mukaan. Lisäksi 940nm-suodatin on saatavilla.
Ov9732-sirupää on 1/4 tuumaa, 720p HD-anturi, joka tuottaa värikuvia.
Laite tukee erilaisia kuvakokoja, kuten täysikokoista (1280x720), vga (640x480) ja 2x2 rgb binning (640x360).
Se tukee myös 10-bittistä RAW-ulostoa 1-reitin MIPI:n ja DVP:n kanssa.
Laite tarjoaa ohjelmoitavissa olevia ohjausjärjestelmiä kuvausnopeuden, peilin ja käänteen, lisäyksen/altistuksen sekä ikkunan käyttöä varten.
Se tukee myös vaakasuoraa ja pystysuoraa alinäytteenottoa. Lisäksi se sisältää matalan tehon moduulin (LMP) toiminnon, joka voi ylläpitää rekisteriarvoja ohjelmiston virrankatkaisun aikana.
laitteella on vakio-SSCB-liittymä.
Gpio voidaan määrittää kolmi-tilaiseksi ja polariteetti ohjelmoitavaksi.
Kuvan laadunvalvonta sisältää vihan pixelkorjauksen (dpc) ja automaattisen mustan tason kalibroinnin (ablc). Tätä teknologiaa käytetään pääasiassa ip-kameroissa, elämäntapa-kameroissa, valvonnassa ja liikekameroissa.
MITTATIETOE
Mallin numero |
xls-11310-v1.0 |
Sensori |
1/4 kaikkialla katsominen ov9732 cmos |
Pikseli |
1 megapixel |
Tehokkaimmat pikselit |
2560 ((h) x 720 ((v) |
Pikselin koko |
3.0µm x 3.0µm |
Kuvan alue |
3888 μm x 2208 μm |
Pakkausmuoto |
- Ei, ei, ei. |
Resoluutio |
Katso edellä |
Kehysnopeus |
Katso edellä |
Lumenna tyyppi |
sähköinen rullaava sulku |
Kohtaus tyyppi |
kiinteä tarkennus/käsin säädettävä |
S/N suhde |
39 dB |
Dynaaminen alue |
72 dB |
Herkkyys |
2066 mv/luks-sekuntia |
(pääsäteen kulma) |
9 astetta |
Linssi |
Linsin koko: 1\/4 tuumaa |
KENTTÄNÄKYMÄ: 60° |
|
Niityksen koko: M12*P0.5 |
|
Äänitaajuus |
Valinnainen |
Automaattinen altistumisen säätö (AEC) |
Tukee |
Automaattinen valenssi (AEB) |
Tukee |
Automaattinen voimakkuusohjaus (AGC) |
Ei tuettu |
Mitato |
Mukaannettavissa |
Tallennustemperatuuri |
-20 °C:sta 70 °C:een |
Toimintatemperatuuri |
0°C to 60°C |
USB-kaapelin pituus |
Oletus |
