SPI Kamera Nədir? Seri Periferik İnterfeys Kameralarını Anlamaq
Serial Peripheral Interface və ya SPI, prosessorları sensörler, kameralar və ekranlar kimi xarici cihazlarla birləşdirmək üçün daxili sistemlərdə istifadə olunan kommunikasiya protokoludur. SPI kameraları bu standartdan təsvir məlumatlarını köçürmək üçün istifadə edir.
Daxili sistemlər və elektron cihazların dünyasında, SPI (Serial Peripheral Interface) kameraları sadəliyi ilə əhəmiyyətli şöhətlənməyə başlamışdır .
SPI Kommunikasiyasının Əsasları
Bu SPI kameralarının detallarına keçməzdən əvvəl, öncə SPI kommunikasiyasının əsas konsepsiyalarını anlayaq. SPI, cihazların qısa məsafələrdə bir-bilərən məlumatları paylaşaraq kommunikasiya etməyə imkan verən sinxron seriyyal kommunikasiya protokoludur. Tipik olaraq, bu, mikrokontrolor kimi master cihaz və sensör və ya periferiya cihazı kimi bir və ya daha çox slave cihazdan ibarətdir.
SPI kommunikasiyası dörd əsas sinyalə asanlıqla bağlıdır:
- SCK (Serial Clock): Bu sinyal, master ürəyici tərəfindən yaradılır və məlumat köçürmə prosesi üçün sinxronizasiya saat mənbəsi kimi qəbul edilir.
- MOSI (Master Out Slave In): Master ürəyici bu sinyal vasitəsilə məlumatı slave ürəyicinə göndərir.
- MISO (Master In Slave Out): Slave cihaz bu sinyal istifadə edərək məlumatları master cihazaya geri göndərir.
- SS (Slave Select): Bu sinyal, masterın müştərilik etmək üçün xüsusi bir slave cihazını tanıtmaq üçün istifadə olunan seçilmə sinyalidir.
SPI Kameralarını Anlamaq
İndi SPI kommunikasiyasının necə işlədiyini anlayıb, daha da derinləşərək SPI kameralarına keçək. SPI kamera, şəkil sensoru modulu növüdür və şəkil sensoru, adə və serial-klaster interface (SPI) elementlərini kompakt paketdə birləşdirir. Bu kameralar, şəkil çəkmək və ya video qeyd etmək üçün dizayn edilib və sonra məlumatları əlavə analiz və ya saxlama əməliyyatları üçün prosessor və ya mikrokontrolorə göndərir.
SPI kameralar müxtəlif tətbiqlər üçün uyğun olmalarını təmin edən bir neçə üstünlüyə malikdir:
- Sadə İntegrasiya: SPI kameraları yalnız dörd sətir - saat (SCLK), əsas çıxış kölmə giriş (MOSI), əsas giriş kölmə çıxış (MISO) və kölmə seçimi (SS) istifadə edən sadə kommunikasiya protokolu var. Bu, sadə bağlantılara və az pinlərə səbəb olur. Beləliklə, onu mövcud sistemlərlə asandır şəkildə üzləşdirmək olar.
- Kompakt ölçülər: USB və ya GigE Vision kameralara nisbətən az pin istifadə edən interfeysləri olan SPI kameraları kompaktdır. Bu, pult yerini yığmağa kömək edir. Onlar portativ cihazlara, IoT (Şeylər Interneti) cihazlarına, robotika və digər kompakt sistemlərə asandır şəkildə üzləşdirilə bilər.
- Az elektrik sarfiyyatı: SPI kameraları az elektrik sarfiyyatı ilə effektiv işləmək üçün dizayn edilib. Bu da onları batteriya ilə işləyən cihazlara və enerji effektivliyi tələb edən tətbiqlərə uyğun edir.
- Real-Vaxtli Şəkil Alımı: SPI kameralar real-vaxtli şəkillər və ya video çatmazlarını almaq üçün istifadə edilə bilər, beləliklə, onlar yerinde olan verilənləri tədqiq etmək və analiz etmək üçün doğrudan tətbiq edilə bilər. Bu, xüsusən daimi gözləmə, maşın görüşü, obyekt aşkarlamaları kimi sistemlər üçün əhəmiyyətlidir.
- Şəkil Ayarlarında Fleksibilitet: Bir çox SPI kameralarında düzəltməyə uyğun parametrlər arasında qaldırma, çatma həcmi, açıq və qazmetmə seçimləri daxildir. Bu səsliyin köməyi ilə istifadəçilər xüsusi tələblərə uyğun olaraq ən yaxşı keyfiyyəti əldə edə bilirlər.
Bununla birlikdə, SPI kameralar çoxsaylı texniki üstünlüklərə malikdir:
- Əlaqə sinxrondur, master prosessor tərəfindən göndərilən saat sinyali yüksək/duzalma sinalarında məlumatların mübadiləsi aparılır.

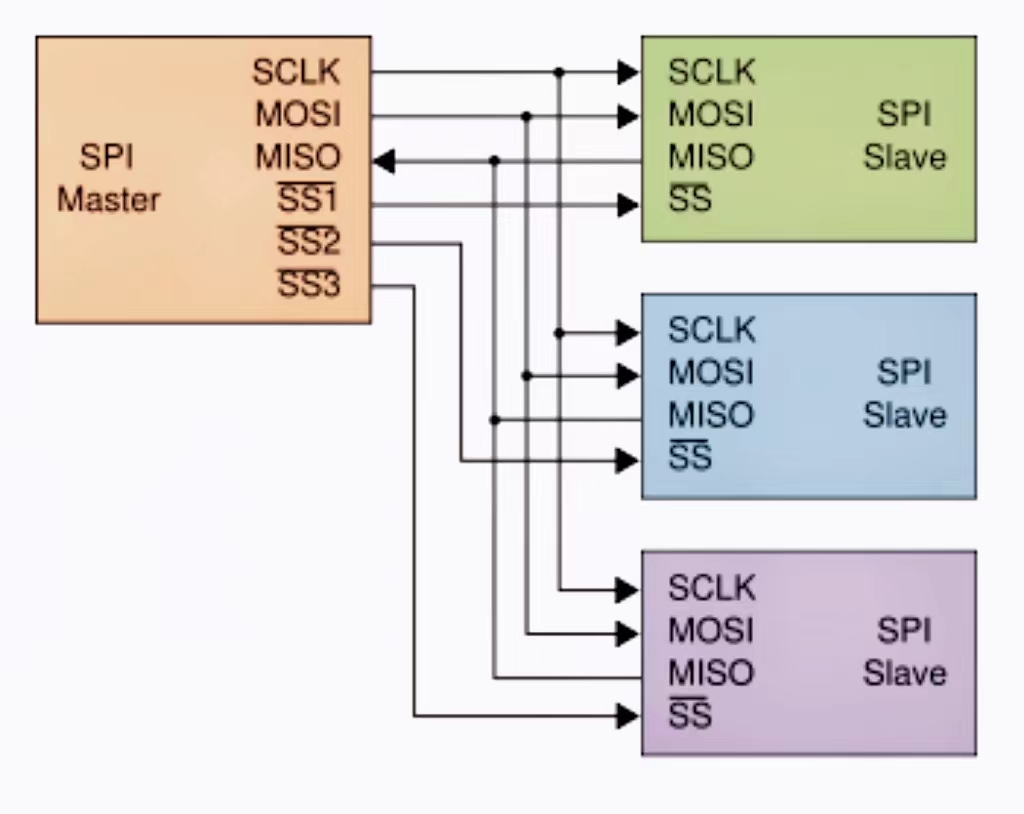

- SPI birdən çox slayvları unikal SS liniyalari ilə dəstəkləyir, bu da bir neçə kamera/periferiyal cihazların bir master vasitəsilə ünsiqləşdirilməsinə imkan verir.
- Mübadilə sürətləri saat sürətinə bağlı olaraq yüzlərl ədəd Kbps-dən bərabər milyonlar ədəd Mbps-ə qədər ola bilər - bu da çox sayda görənliy tətbiqləri üçün kifayət qədər sürətlidir.
- SPI kameraları USB/Ethernet-dan daha az xarici çip tələb edir və sadə, qiymətinqis qoşulma üsulu ilə gömülü istifadə halları üçün idealdir.
Integrasiya və Proqram Təminatı Dəstəyi
SPI kameranın integrasiyası üçün düzgün proqram təminatı dəstəyi lazımdır.
Çoxsaylı SPI kameralarında kameralı işlətmə, şəkil alma və parametr ayarlama funksiyaları və əmrleri özündə barədən kitabxana və ya API-lar (Əməliyyat Proqramlaşdırma İnterfeysləri) mövcuddur. Bu kitabxanalardan populyar mikrokontrol sistemləri və inkişaf alətləri ilə birlikdə istifadə edilir, bu da proqram integrasiya prosedurunu asandırır.
Əlavə olaraq, bəzı SPI kameraları daxili olaraq şəkil işləmə funksiyaları ilə donatılmışdır Kamera Modulu , bu isə CPU-nun və ya ana mikrokontrolörün sistem yükünü azaltır. Məsələn, bu kameralar şəkil sıxışdırılması, rəng düzəlişi və hətta bəzi ilk səviyyəli şəkil analiz alqoritmləri kimi funksiyalara malik ola bilirlər.
Nəticə
SPI kameralar, gömülü sistemlərdə foto və ya video çəkmək üçün hazırdan işləyən və çox funksiyalı bir cavab verir. Aslında, onların sadəliyi və aşağı enerji sörf edici dizaynı, real-vaxt imkanları də daxil olmaqla, nümunə cihazlarla uyğundur. Gözlem sistemi qurmaqdan maşın görümü tətbiqləri və ya IoT layihələri inşa etməyə qədər, SPI kameralar bu problemləri həll edən ucuz və rahat cihazlardır. Mühəndislik və proqram təminatı SPI videoqraflarında, gömülü görüm sistemində vizual şəkil çəkmə və analiz etmə imkanlarınız sinirsizdir.
Sinoseen, kamera dizayn və istehsalında böyük təcrübəyə malikdir və sizə ən professional rəy və dəstək təqdim edə bilər, tətbiq etmək istədiyiniz ehtiyaclarınızı anladığımızda isə ən uyğun gömülü görüm həlləri təklif edə bilərik. Eger ehtiyacınız varsa, lütfən serbest hiss edin və Əlaqə Saxlayın .
SSS
S1: SPI kommunikasiyası nədir və SPI kameraları ilə necə əlaqədar olduğunuza baxaq?
SPI kommunikasiyası, cihazlar arasında məlumat mübadiləsi üçün gömülü sistemlərdə istifadə edilən protokoldur. SPI kameraları bu protokolu işləyicilərə və ya mikrokontrollərlərə şəkil məlumatlarını əlavə işləmək və ya saxlamaq üçün çatdırmaq üçün istifadə edir. Bu SS həlləri SPI kommunikasiyasının əsas anlayışını və onun SPI kameralarına nisbəti ilə bağlı sorulara cavab verir.
S2: Gömülü sistemlərdə SPI kameralarından istifadə etmənin üstünlükləri nələrdir?
SPI kameraları bir sıra üstünlük təqdim edir, buna minimal kabel tələbləri səbəbindən asan inteqrasiya, portativ cihazlar üçün uyğun kiçik ölçülər, batteriyalı tətbiqlər üçün ideal aşağı elektrik sörfası, gözetmə və maşin görənişində real-vaxtlı şəkil almaq və optimal keyfiyyət üçün flexibil şəkil parametrləri daxildir. Bu SS həlləri, gömülü sistemlərə inteqrasiya düşünən istifadəçilər üçün SPI kameralarının əsas faydalarını ortaya qoyur.
S3: Proqramlaşdırma proqramları ilə necə SPI kameralarını proqektimizə inteqrasiya edə bilərəm və hansı proqram təminatı mövcuddur?
SPI kameraları proyektlərə inteqrasiya etmək, onları mikrokontrolor sistemlərinə qoşmaq və kamera istehsalçiləri tərəfindən təqdim edilən proqram kitabxanasını və ya API-ləri istifadə etmək deməkdir. Bu kitabxanalar, kamera idarəetməsi, şəkil çəkimi və parametr düzəlişləri üçün funksiyalar təqdim edir, bu da inteqrasiya prosesini asandırır. Bundan başqa, bəzı SPI kameralarında yerli şəkil işləmə funksiyaları var ki, bu də host mikrokontrolorun yüklüyünü azaltır. Bu SSS istifadəçiləri SPI kameralarının inteqrasiya etmək prosesi və mövcud proqram təminatı haqqında göstərirlər.
