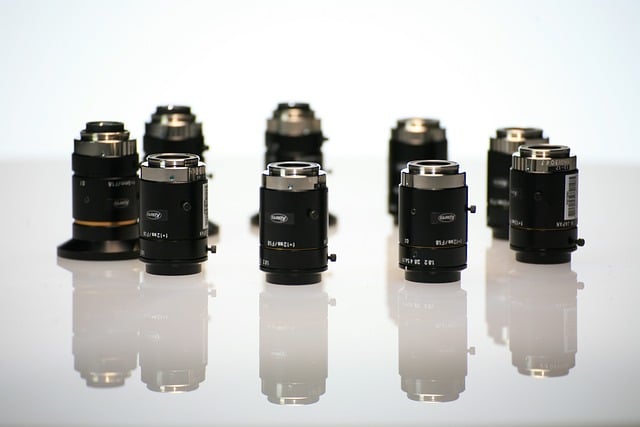

C-mount vs CS-mount: bilmək lazım olan əsas fərq
Bu məqalə, C-mount və CS-mount adasyonların bənzərlikləri və fərqləri haqqında danışır. Adasyon da, objektivin kamera strukturuna güvənli şəkildə qoşulmasını təmin edən əsas yol olaraq, bütün dəqiqliklər seçim edilərkən əhəmiyyətli hesab edilməlidir.
C-mount və CS-mount haqqında öyrənməzdən əvvəl
C-mount və CS-mount hər ikisi də sərməkli adasyonlardır, beləliklə, hər ikisi də sərməkləri sıxmaqla quraşdırılır. Üstəlik, yuxarıda öyrəndiyimiz kimi, C-mount və CS-mount xüsusiyyətləri nisbətən eyni olan, aydın fərq isə FFD (Flange Fokus Məsafəsi) ilə bağlıdır, bu səbəbdən fərqləri dəqiqliklərlə müəyyən edə bilərik. Aşağıdakı hissədə ilk olaraq sərmək xüsusiyyətlərinə baxaq.

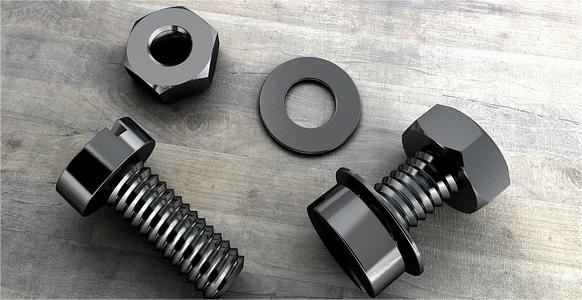

Sərmək xüsusiyyətləri nədir?
Objektiv adasyonlarında sərməklərin əsas xüsusiyyətləri pitch (adımlama) və diqmetrdür. Amma sərmək strukturu zirvə, kanat və kök-dən ibarətdir ki, bunlar sərmək oxu boyunca təkrarlanır.
İti tipi
Çeşitli növlerdə ipliklər var, misal üçün, metrik ipliklər (M), Amerika iplikləri (UNC, UNF), borusu iplikləri (G, NPT) və s.
Diametr
Iplik diametrləri iki kateqoriyaya bölünür: böyük və kiçik diametr:
Böyük diametr: ipliğin üstündən ölçülən ən böyük diametr
Kiçik diametr: ipliğin kökündən ölçülən ən kiçik diametr.
spiralın addımı
İki bitişik ipliğ arasındakı məsafə. Metrik ipliklər milimetr ilə ölçülür; Amerika iplikləri isə təbəldən birinci ilə ifadə olunur və ya incdəki iplik sayı kimi göstərilir.
Iplik sinifləndirməsi
Ədətən qızak və erkek ipliklərinin uyğunlaşdırılması zamanı yaxşı və ya soyukluq dərəcəsinə aid olur, hərf işarəsi və 1-ə başlayır rəqəm kombinasiyası ilə göstərilir. Hərf işarəsi ədətən fərqli dizayn tələblərini göstərmək üçün “A” və ya “B”-dir. “A”, erkek ipliklərini ifadə edir və “B” isə qızak ipliklərini ifadə edir.
Söyüş Sınıfı - Tolerans Diapazonu |
|||
|
Ənənə Fit |
Serbəst Fit |
Orta Fit |
Xarici söyüş |
1B |
2B |
3B |
Daxili söyüş |
1A |
2A |
3A |
Flang Fokusu
Fotoapparatin objectivinin flang fokus məsafəsi (FFD) (istifadə və mənbə əsasında flang-kino məsafəsi, flang fokus derinliyi, flang arxa məsafəsi (FBD), flang fokus uzunluğu (FFL) və ya register kimi də tanınır) fotoapparatin kino planına (lens və şəkil planı arasındakı məsafə) kamera üzərindəki və lensin arxasından olan metall halqadan (flanga) kiçik məsafədir. Flang Fokus Məsafəsi - Kamera Sistemilə Lens Uyğunlaşdırma üçün Faktorlar. FFD standart FFD18CS-mount12.5 C-mount-un FFD-i 17.526mm-dir, CS-mount-un FFD-i isə 12.5mm-dir və bu, C-mount-dan 5mm azdır.
İnçdəki sətirlər
İnçdəki sətirlər (TPI) bir inc sətir uzunluğunda neçə sətir olduğunu göstərir.
C-mount və CS-mount üçün texniki xüsusiyyətlər
C-mount, CS-mount-un C-mount spesifikasiyası ilə uyğunlaşır, 1-inci (25.4 mm) sətir diqmetriyinə malikdir və inchdə 32 sətirdir. C-mount və CS-mount hər ikisi də 25.5 mm diqmetrində sətirə sahibdir və 0.75 mm (M25.5 x 0.75) pitch-ə malikdir.
C-mount və CS-mount arasındakı əsas fərq
Yuxarıda biz məxfili spesifikasiyasını detallı şəkildə anladık və hər parametrin mənasını izah etdik, indi isə C-mount və CS-mount arasındakı fərqi detallı şəkildə nəzərdən keçirək:
|
C-mount |
CS-mount |
Flang Fokusu |
17.5mm |
12.5mm |
Meyl |
0,75MM |
0,75MM |
kamera formatı |
8 mm, 16 mm, 1/3 inc, 1/2 inc, 2/3 inc, 1 inc, 4/3 inc |
1/4″ 、1/3″ 、1/2″ |
Quraşdırma |
şorğu |
şorğu |
UYGUNLUQ
Lens arayüzünin kamera arayüzüyle uyumlu olması önemilidir. Bu, yalnızca lensden sensöre olan mesafe optik standartlara uyuşursa optimal görüntüler elde edilebilir.
C-mount lensleri C-mount kameralarla doğrudan uyumludur. Ayrıca CS-arayüzlü kameralarla da uyumludur ve sadece 5mm ek bir adaptör gereklidir. CS-arayüzü adaptör. Tersine, CS-arayüzü C-mount kameralarla uyumlu değildir, çünkü CS-arayüzü C-mount'tan 5mm daha kısa odak uzunluğuna sahiptir ve lens adaptör yüzük kalınlığı odak uzunluğu flang mesafesi arasındaki farka göre belirlenir.
məlumatlar
CS interfeysinin C interfeysiə nisbətən daha az şüşə elementindən istifadə etdiyi üçün, CS-interfeysli adasyonlar C-interfeysli adasyonlardan çox ucuzdur.
Sensor Ölçüsü
C-mount/CS-mount kamera üçün maksimal istifadə edilə bilən sensör ölçüsü tipik olaraq 1.1 inc formatıdır (17.6 mm diaqonal uzunluq). Bu səbəbdən, C-mount və CS-mount kameralar diametrində 1 inc (25.4 mm) dən böyük sensörli, yüksək qeyriyyətdə olan kameralar üçün uyğun deyil.
Yuxarıda təsvir edilən C-mount və CS-mount arasındakı rəng və əlaqəli məlumatları anladıqdan sonra, bunu göstərə bilərik.
C mount və CS mount obyektlivləri arasında əsas fərqlər flang odak uzunluğunda, yəni obyektiv qoşulma nöqtəsindən şəkil dəyiqçisine qədər olan mesafədə yatar. C mount obyektlivlər üçün bu mesafə 17.5 mm-dir, CS mount obyektlivlər üçün isə 12.5 mm-dir. Bundan dolayı, C mount obyektivini CS mount kameraya qoşarkən düzgün fokuslanma təmin etmək üçün 5 mm CS mount adapter aksesorua ehtiyac duyulur. Tərsinə, CS mount obyektivi C mount kamerasında istifadə edilə bilməz, çünki daha qısa flang odak uzunluğu onun fokuslaşmasını imkan vermir.
Əməliyyat Sistemi üçün C-mount və CS-mount
C-mount, imaj kamera interface standartıdır və böyük miqdarlı obyektlivlərin istifadə edilə biləcəyi məhsuldar maşın vizion tətbiqlərində geniş sahədə istifadə olunur, əslən CS-mount obyektlivləri ise daha aşağı qiymətlərlə gözləklidir və gözleyici kameralarında və əməliyyat sistemləri vizion tətbiqlərində yayılmışdır. CS-mount obyektlivləri ultra geniş açılı obyektlivlər üçün uyğun seçimdir, çünki onların flang odak uzunluğu daha qısdır.
Sinoseen, gömülü vizyon tətbiqləriniz üçün yüksək keyfiyyətli və yüksək performanslı bir çox kamera modulu təklif edir, eyni zamanda görüş açısı, fokus uzunluğu və diafragma kimi xüsusiyyətlərə görə özəlləşdirilmiş adasyonlara dəstək verir.
Əgər C/CS interfeysli və S interfeysli kameraları məhsulünüzə inteqrasiya etmək istəyirsinizsə, bizimlə əlaqə saxlayın. Mərasimli olmayaraq, əlaqəli məhsul uyğunlaşmalarını görmək üçün saytımıza da baxa bilərsiniz.
Tez-tez verilən suallar
C-mount və CS-mount adasyonlarının əsas fərqi nədir?
C-mount və CS-mount arasında əsas fərq, adasyonluqdan görüntü platinasına qədər olan uzunluq (flange focal uzunluğu)dadır. C-mount adasyonları 17.526 mm məsafəyə, CS-mount adasyonları isə 12.5 mm məsafəyə malikdir.
CS-montajlı kamerada C-montajlı lensdən istifadə edə bilərəmmi?
Bəli, lakin flange focal uzunluğundaki fərqə görə 5 mm adapter aksessuarı lazımdır.
C-montaj lensi hansı sənaye sahələrində istifadə olunur?
C-mount adasyonları təhlükəsizlik sistemlərində, sənaye imajlaşdırmasında və maşin vizion tətbiqlərində yaygin şəkildə istifadə olunur.
C-qoruyucu və CS-qoruyucu linzalar arasında keçid etmək üçün xüsusi alətlərə ehtiyacım varmı?
Xüsusi alətlər tələb olunmur, lakin CS-mount kamerada C-mount adasyonu istifadə edirsinizsə adapter aksessuarı lazımdır.
